| 品牌：闽嘉阀门 | 型号：零泄露***截止阀 | 连接形式：法兰 |
| 主体材料：碳钢 | 公称通径：125mm | 适用介质：水 |
| 密封形式：硬密封型 | 标准：国标 | 外形：大型 |
| 流动方向：单向 | 驱动方式：电磁 | 零部件及配件：焊条 |
| 用途：调节 | 压力环境：高压 | 工作温度：高温 |
| 3C阀门类别：工业 | 规格：100 |

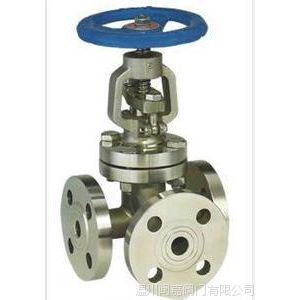

零泄露***截止阀
性能参数列表：
| 型号 | 公称压力 | 试验压力 | 工作温度(℃) | 适用介质 | ||
| 强度(水)(Mpa) | 密封(水)空气(Mpa) | 低压密封空气(Mpa) | ||||
| KJ41F-16P(R) | 1.6 | 2.4 | 1.8 | 0.6 | ≤200 | 食品、化工原料 |
| KJ41F-25P(R) | 2.5 | 3.75 | 2.8 | 0.6 | ≤200 | |
| 食品、化工原料 | ||||||
阀体及主要零件材料：
| 零件名称 | ZG1Cr18Ni9Ti系列 | ZG00Cr18Ni10系列 | ZG1Cr18Ni12Mo2Ti系列 | ZG00Cr17Ni14Mo2系列 | WCB系列 |
| 阀体/阀盖 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12Mo2Ti | ZG00Cr17Ni14Mo2 | WCB |
| 阀瓣 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12Mo2Ti | ZG00Cr17Ni14Mo2 | 1Cr13 |
| 阀杆 | ZG1Cr18Ni9Ti | 00Cr18Ni10 | 1Cr18Ni12Mo2Ti | 00Cr17Ni14Mo2 | 1Cr13 |
| 填料 | PTFE编织 | PTFE编织 | PTFE编织 | PTFE编织 | 石墨 |
| 垫片 | 304+PTFE | 304L+PTFE | 316+PTFE | 316L+PTFE | 石墨+304 |
| 压盖 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12Mo2Ti | ZG00Cr17Ni14Mo2 | WCB |
| 填料压环 | 1Cr18Ni9Ti | 00Cr18Ni10 | 1Cr18Ni12Mo2Ti | 00Cr17Ni14Mo2 | 1Cr13 |
| 螺栓 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 35CrMoA |
| 螺母 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 45 |
***截止阀主要规格尺寸：
| 规格 DN | 主要连接尺寸 | ||||||||
| L | D | D1 | D2 | b | Z—Φd | H1 | H2 | D0 | |
| 15 | 130 | 95 | 65 | 45 | 16 | 4—Φ14 | 252 | 194 | 120 |
| 20 | 150 | 105 | 75 | 55 | 16 | 4—Φ14 | 270 | 200 | 120 |
| 25 | 160 | 115 | 85 | 65 | 16 | 4—Φ14 | 310 | 235 | 140 |
| 32 | 190 | 135 | 100 | 76 | 18 | 4—Φ18 | 322 | 260 | 160 |
| 40 | 200 | 145 | 110 | 85 | 18 | 4—Φ18 | 360 | 345 | 180 |
| 50 | 230 | 160 | 125 | 100 | 20 | 4—Φ18 | 408 | 370 | 200 |
| 65 | 290 | 180 | 145 | 120 | 22 | 4—Φ18 | 435 | 420 | 240 |
| 80 | 310 | 195 | 160 | 135 | 22 | 4—Φ18 | 475 | 455 | 280 |
| 100 | 350 | 230 | 190 | 160 | 24 | 8—Φ23 | 525 | 495 | 320 |
| 125 | 400 | 270 | 220 | 188 | 28 | 8—Φ23 | 600 | 570 | 360 |
| 150 | 480 | 300 | 250 | 218 | 30 | 8—Φ25 | 675 | 630 | 400 |
| 200 | 600 | 350 | 310 | 278 | 34 | 12—Φ25 | 730 | 700 | 500 |
| 250 | 650 | 425 | 370 | 332 | 36 | 12—Φ30 | 786 | 740 | 5 |
