| 品牌：MJV/闽嘉阀 | 型号：Q41F-100P不锈钢高压法兰球阀 | 连接形式：法兰 |
| 驱动方式：手动 | 流动方向：单向 | 材质：碳钢 |
| 形态：蝶式 | 公称通径：100 | 零部件及配件：定位器 |
| 外形：大型 | 标准：国标 | 压力环境：常压 |
| 工作温度：常温 | 类型(通道位置)：二通式 | 适用介质：各种高腐蚀化学介质 |

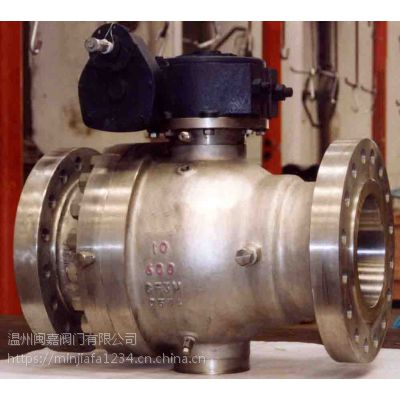

Q41F-100P不锈钢高压法兰球阀 Q41F-100P高压法兰球阀 法兰球阀
Q41F-100P不锈钢高压法兰球阀 Q41F-100P高压法兰球阀 法兰球阀详细资料：
产品型号：Q41F-100P
产品名称：Q41F-100P不锈钢高压法兰球阀 Q41F-100P高压法兰球阀 法兰球阀
产品特征适用介质：水、气、油品、天然气和酸碳腐蚀性介质适用温度：-196-350℃ 驱动方式：手动、气动、电动、波动等 公称通径：DN15-250mm 1/2″-10″
2、【不锈钢法兰球阀】优点
1． 流体阻力小，其阻力系数与同长度的管段相等。
2． 结构简单、体积小、重量轻。
3． 紧密可靠，球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4． 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5． 维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6． 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7． 适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
分类
球阀按结构形式可分：
一、浮动球球阀
球阀的球体是浮动的，在介质压力作用下，球体能产生一定的位移并紧压在出口端的密封面上，***出口端密封。
浮动球球阀的结构简单，密封性好，但球体承受工作介质的载荷全部传给了出口密封圈，因此要考虑密封圈材料能否经受得住球体介质的工作载荷。这种结构，广泛用于中低压球阀。
二、固定球球阀球体是固定的，受压后不产生移动。固定球球阀都带有浮动阀座，受介质压力后，阀座产生移动，使密封圈紧压在球体上，以***密封。通常在与球体的上、下轴上装有轴承，操作扭距小，适用于高压和大口径的阀门球阀的。
三、弹性球球阀
阀的球体是弹性的。球体和阀座密封圈都采用金属材料制造，密封比压很大，依靠介质本身的压力已达不到密封的要求，必须施加外力。这种阀门适用于高温高压介质球。
Q41F-100P不锈钢高压法兰球阀 Q41F-100P高压法兰球阀 法兰球阀主要零件及材质：
序号NO. | 零件名称 | 材质 | |
GB | ASTM | ||
1 | 阀体 | WCB | A216-WCB |
2 | 密封圈 | PTFE | PTFE |
3 | 球体 | 1Cr18Ni9Ti | SS304 |
4 | 螺母 | 35 | A194-2H |
5 | 螺柱 | 35CrMoA | A193-B7 |
6 | 石体 | WCB | A216-WCB |
7 | 垫片 | 柔性石墨+不锈钢 | B12.10-304/F.G |
8 | 填料 | PTFE | PTFE |
9 | 填料压盖 | WCB | A216-WCB |
0 | 定位片 | 25 | A105 |
11 | 挡圈 | 65Mn | AISI 1066 |
12 | 手柄 | K33 | A47-667 Gr.32510 |
13 | 阀杆 | 1Cr33 | A276-410 |
14 | 螺钉 | 35 | A193-B7 |
15 | 止推垫片 | PTFE | PTFE |
