| 品牌：MJV/闽嘉阀 | 型号：Q41F-16P不锈钢球阀 | 材质：碳钢 |
| 连接形式：法兰 | 加工定制：是 | 种类：DDCV双瓣式 |
| 结构形式：蝶式 | 公称通径：150mm | 适用介质：矿浆 |
| 形态：蝶式 | 压力环境：常压 | 标准：国标 |
| 流动方向：单向 | 驱动方式：手动 | 工作温度：常温 |
| 类型(通道位置)：二通式 |

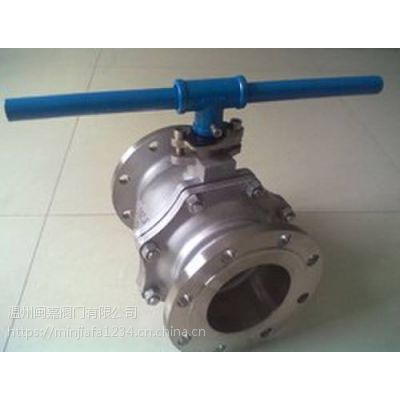

Q41F-16P 不锈钢球阀的详细信息
Q41F-16P 不锈钢球阀 不锈钢阀门
不锈钢球阀产品型号：Q41F-16P、Q41F-25P、Q41F-40P、Q41F-64P、Q41F-16R、Q41F-25R、Q41F-40R、Q41F-64R、Q41F-16RL、Q41F-25RL、Q41F-40RL、Q41F-64RL
Q41F不锈钢球阀主要性能规范
设计与制造 | 结构长度 | 法兰尺寸 | 压力-温度 | 试验-检验 |
GB122237 | GB12221 | GB9113 JB79 | GB9131 | GB/T13927 JB/T9092 |
Q41F不锈钢球阀压力试验
公称压力 | 1.6 | 2.5 | 4.0 |
强度试验 | 2.4 | 3.8 | 6.0 |
水密封试验 | 1.8 | 2.8 | 4.4 |
气密封试验 | 0.4-0.7 | ||
Q41F不锈钢球阀主要零件材料
阀体 | ZG1Cr18Ni9Ti | CF8 | CF3 | ZG1Cr18Ni12Mo2Ti | CF8M | CF3M | |
球体 阀杆 | 1Cr18Ni9Ti | 304 | 304L | 1Cr18Ni12Mo2Ti | 316 | 316L | |
阀 座 | 聚四氟乙烯PTFE 加坡纤增强聚四氟乙烯PTFE+Glass 对位聚笨PPL | ||||||
垫片 | 聚四氟乙烯PTFE 不锈钢/柔性石墨 | ||||||
阀杆座 | 聚四氟乙烯PTFE 不锈钢/柔性石墨 | ||||||
填料 | 聚四氟乙烯PTFE 增强柔性石墨 | ||||||
填料压盖 | 1Cr18Ni9Ti | 304 | 304L | 1Cr18Ni12Mo2Ti | 316 | 316L | |
温度 | -29～150(聚四氟乙烯 PTFE) -29～200(加玻纤增强聚四氟乙烯 PTFE+GLASS) -29～300(对位聚笨 PPL) | ||||||
介质 | 水 蒸汽 油品 | 硝酸类 | 强氧化介质 | 醋酸类 | 尿素类 | ||
